Spanplattenschrauben mit Schneidspitzen unter dem Kopf: Verhindern das Spalten von Holz, kein Vorbohren

Schneidspitzen sind die kleinen erhabenen Rippen an der Unterseite eines Spanplattenschraubenkopfes und sorgen dafür, dass eine moderne Spanplattenschraube ohne Führungsloch und ohne Spaltung der Platte in ein Regal, einen Schrankkorpus oder eine Flachbauplatte eingedreht werden kann.

Die Spitzen funktionieren wie Miniatur-Reibahlen. Wenn sich der Kopf der Oberfläche nähert, fräsen sie Material in dünnen Spänen ab, anstatt es zu komprimieren, sodass die Platte nie die volle Keilkraft einer versenkten Auflagefläche aufnehmen muss. Es ist ein kleines Detail, das das Verhalten der gesamten Verbindung verändert, und es lohnt sich, es zu verstehen, bevor Sie Verbindungselemente für die Produktion spezifizieren, lagern oder kaufen.

Dieser Leitfaden erklärt, was die Federn eigentlich bewirken, wie sie mit der Kopfgeometrie, der Gewindeform und dem Spitzenstil interagieren und wo die Technik noch Grenzen hat. Für einen umfassenderen Einblick in die gleiche Familie von Verbindungselementen in Plattenprodukten lesen Sie unseren Artikel über Spanplattenschrauben für Faserplatten- und MDF-Anwendungen ist eine nützliche Begleitlektüre.

Was Schneidspitzen unter dem Kopf wirklich sind

Bei einer Spanplattenschraube mit Senkkopf sitzen die Schneidspitzen auf der konischen Auflagefläche unterhalb des Kopfes, meist radial angeordnet wie die Speichen eines Rades. Je nach Ausführung erscheinen sie als vier bis sechs kleine Rippen, Keile oder Kerben, die leicht über die Auflagefläche hinausragen.

Die Position ist wichtiger als die Größe. Da die Spitzen angehoben sind, berühren sie das Brett vor der flachen oder konischen Auflagefläche. Dieser kurze Vorsprung ermöglicht es ihnen, zu schneiden statt zu zerquetschen. Eine Schraube mit einer vollkommen glatten Auflagefläche muss sich in die Platte hineindrücken, und der Druck kann nur nach außen in Richtung der nächsten freien Kante entweichen.

Bei vielen echten Produkten weisen die Spitze und die Rippe das gleiche Merkmal auf. Bei einer Schraube mit geripptem Kopf kann ein Rippenmuster mit sechs Abschrägungen verwendet werden, das eine Reibkante mit einer Verstärkungsrippe kombiniert, sodass der Kopf beim Schneiden einer Verformung standhält. Beim Schraubenvergleich kommt es darauf an, ob die Unterseite überhaupt erhabene Schneidkanten aufweist.

• Reiben und Senken der Oberseite des Lochs als Sitz des Kopfes
• Fasern und Partikel schneiden, statt sie zu komprimieren
• Entfernen Sie die Senkung, damit die Lagerfläche bündig abschließen kann
• Verringern des Drehmoments, das erforderlich ist, um den Kopf auf die Oberfläche zu bringen
• Reduziert die erhabenen Ring- und Haarrisse, die um einen aufgezwungenen Kopf herum auftreten

Warum sich Spanplatten und MDF spalten, wenn Sie das Pilotloch überspringen

Spanplatten und MDF sind kein Massivholz. Spanplatten sind mit Harz gebundene Holzspäne und MDF sind dichte, homogene Faserplatten. Auch verfügt es nicht über die Zellstruktur, die es ermöglicht, dass sich Massivholz um ein Befestigungselement herum ausdehnt und zusammendrückt. Wenn sich das Material nirgendwo bewegen kann, reißt es.

Eine Schraube beschädigt ein Brett auf zwei Arten. Der Gewindeabschnitt verdrängt Material radial, weshalb eine übergroße Schraube ein Paneel entlang seiner Länge spalten kann. Der Kopf bringt ein zweites und oft größeres Problem mit sich: Eine versenkte Auflagefläche verhält sich wie ein Keil mit einer sehr breiten Aufstandsfläche, der über den gesamten Kopfdurchmesser nach außen drückt und nicht entlang der Gewindelinie.

Die Spaltung beginnt normalerweise an der schwächsten Stelle, daher häufen sich Fehler in der Nähe der Plattenkanten und -enden, um Hohlräume und Stellen mit geringer Dichte im Kern herum und entlang der Linie, an der die Platte nicht unterstützt wird. Durch Vorbohren wird dieses Problem gelöst, indem Material im Voraus entfernt wird. Es fügt jedoch eine Stufe hinzu und verlangsamt die Montage. Schneidspitzen greifen das Problem dort an, wo der größte Teil des Keildrucks entsteht, nämlich am Kopf.

Wie Schneidspitzen ein Splittern ohne Vorbohren verhindern

Die folgende Sequenz beschreibt ein normales Eindrehen einer Spanplattenschraube mit Spitze in ein Plattenprodukt, ohne Führungsloch und ohne Senkung.

1. Der Punkt beißt. Eine scharfe Spitze oder eine geschlitzte Spitze vom Typ 17 bei dichteren Brettern beginnt das Loch und gibt dem Faden Halt.
2. Der Faden zieht. Grobe Gewinde greifen in die Platte ein und ziehen die Schraube nach unten, wodurch eine begrenzte Menge Material um den Schaft herum verdrängt wird.
3. Die Spitzen setzen zuerst auf. Da sie über die Auflagefläche hinausragen, treffen sie mehrere Umdrehungen vor dem Kopfsitz auf die Oberfläche.
4. Die Spitzen schneiden eine flache Senkung. Sie scheren und entfernen die oberste Schicht von Fasern oder Spänen, anstatt sie nach innen zu drücken, wodurch ein Sitz entsteht, der dem Kopfwinkel entspricht.
5. Das verdrängte Material muss irgendwo hin. Durch Schneiden statt Komprimieren bleibt die Spannung lokal, so dass sie nicht bis zur Plattenkante wandert.
6. Der Kopf sitzt bei niedrigerem Drehmoment bündig. Es ist weniger Kraft erforderlich, sodass die Kupplung früher löst und die Oberfläche um den Kopf herum intakt bleibt.

Der entscheidende Punkt: Die Spitzen zielen auf den Kopf, und der Kopf ist der Ort, an dem der größte Spaltdruck bei Spanplatten und MDF entsteht. Deshalb lässt sich eine Schraube mit Noppen oft auch dann ohne Vorbohren eindrehen, wenn das Gewinde allein noch Schaden anrichten würde.

Kopfgeometrie: Wo die Federn leben

Der Kopftyp entscheidet darüber, wo die Spitzen sitzen können und wie viel Material sie abtragen können. Vier Familien übernehmen die meisten Spanplattenarbeiten.

Senk- und Doppelsenkköpfe

Dies ist die Standardauswahl für Spanplatten und MDF. Ein einzelner Kegel schneidet einen durchgehenden Sitz, während eine doppelt versenkte Version zwei Winkel verwendet, sodass der Kopf tiefer sinkt und ein saubererer Übergang an der Oberfläche entsteht.

Halbversenkte Köpfe

Ein flacherer Kegelwinkel verteilt den Druck auf eine etwas größere Fläche, was bei dünnen Platten und Brettern nützlich ist, bei denen eine tiefe Senkung das Material zu stark verdünnen würde. Diese werden häufig mit einer Spitze vom Typ 17 kombiniert.

Schwenk, Signalhorn und erhobene Köpfe

Breitere Auflageflächen eignen sich für weiche Platten und dünne Bleche, bei denen die Klemmung im Vordergrund steht und nicht das bündige Einsinken. Die Spitzen sitzen, sofern vorhanden, auf der flachen Unterseite und reiben dennoch die Lochmündung auf.

Wichtig ist nicht der Name auf der Schachtel, sondern die Unterseite des Kopfes. Wenn die Auflagefläche flach und durchgehend ist, klemmt der Kopf die Platte immer noch auf, egal wie gut das Gewinde gestaltet ist. Achten Sie auf erhabene Schnittkanten.

Spanplattenschrauben mit mehreren Kopfkonfigurationen Entdecken Sie Spanplattenschrauben in verschiedenen Kopfformen und Materialien, mit scharfen Spitzen und optimierten Gewinden für Spanplatten-, MDF- und Möbelbauarbeiten. Produkt anzeigen →

Fäden, Spitzen und Rippen, die die Federwirkung unterstützen

Die Spitzen greifen nur auf das Kopfende des Gelenks, der Rest der Schraube muss also mitwirken. Ein grobes, tiefes eingängiges Gewinde mit weiter Steigung ist das klassische Spanplattenmuster, da es in die Spanstruktur eingreift, ohne dass eine Vorbohrung erforderlich ist.

Bei MDF ist der Kern dichter und gleichmäßiger, und die Späne können fast nirgendwo hingehen. Doppel- oder Doppelgewinde treiben schneller und reduzieren den Druck pro Umdrehung, während ein gefrästes Ende oder eine geschlitzte Spitze vom Typ 17 dem Staub einen Weg aus dem Loch geben, anstatt ihn unter dem Kopf zu verdichten.

Rippen- und rippengefräste Ausführungen

Rippen unter dem Kopf bieten gleich zwei Vorteile: Sie verstärken den Kopf gegen Verformung und verlängern die Reibwirkung der Spitzen. Wenn auch das Gewindeende gefräst wird, schneidet sich die Schraube im oberen Teil des Lochs selbst ein Spiel, wodurch das Antriebsmoment bis zum Aufsetzen des Kopfes niedrig bleibt.

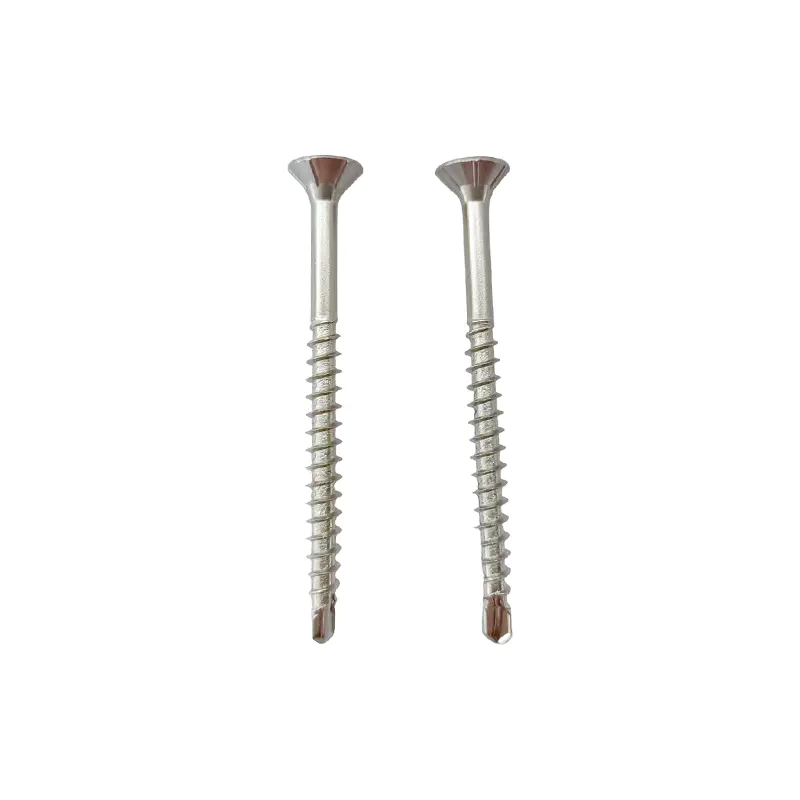

Doppelt versenkte Spanplattenschraube mit Innensechsrund und gefrästem Schwanz Schraube aus Edelstahl SUS304 mit Sechskantantrieb, gefrästen Rippen und gefrästem Schwanz für die sichere Montage von Spanplatten, MDF und Möbeln. Produkt anzeigen →

Passende Schraube zur Platine

Keine einzelne Spanplattenschraube passt zu jedem Untergrund. Verwenden Sie die folgende Tabelle als Ausgangspunkt, wenn Sie eine Spezifikation für eine neue Baugruppe oder eine Reparatur auswählen.

Halbversenkte Typ 17 Torx-Spanplattenschraube Schraube aus Edelstahl SUS304 mit Halbsenkkopf, Doppelgewinde und Typ 17-Profil für Spanplatten, MDF und Möbel. Produkt anzeigen →

Fahrtechnik: Den vollen Nutzen aus den Federn ziehen

Schneidspitzen vermindern die Gefahr des Splitterns, sie können jedoch eine schlechte Fahrpraxis nicht ausgleichen. Ein paar Gewohnheiten machen den Unterschied.

• Stellen Sie die Kupplung niedrig ein und erhöhen Sie sie schrittweise, bis der Kopf sitzt, anstatt von Anfang an mit vollem Drehmoment zu fahren.
• Verwenden Sie einen Bohrer, der genau zur Aussparung passt. Ein verschlissener Bohrer rundet den Antrieb ab und fördert ein übermäßiges Drehmoment.
• Fahren Sie mit mäßiger Geschwindigkeit. Hohe Drehzahlen erzeugen Hitze und können das Bindemittel der Spanplatte zerbrechen.
• Halten Sie an, wenn der Kopf bündig mit der Oberfläche ist, und nicht, wenn der Fahrer stehenbleibt oder das Brett knarrt.
• Halten Sie Befestigungselemente von Kanten und Enden fern. Die Spitzen verringern das Risiko, sie beseitigen es nicht.
• Stützen Sie das Panel auf einer festen Oberfläche ab. Ein nicht unterstütztes Brett biegt sich, und die Biegung spaltet die Platten.

Häufige Fehler, die immer noch zu Spaltungen führen

• Eine Schraube allein nach Länge auswählen und die Unterseite des Kopfes außer Acht lassen.
• Verwendung einer Schraube mit flacher Lagerfläche in einem Plattenprodukt, da diese bereits im Karton enthalten war.
• Drehen Sie eine Schraube ein, deren Durchmesser für die Plattendicke zu groß ist.
• Weiter festziehen, nachdem der Kopf sitzt.
• Betrieb eines Hochgeschwindigkeits-Schlagschraubers ohne Kupplungssteuerung auf dünnen Platten.
• Einfahren in einen bestehenden Spalt oder ein wiederverwendetes Loch, wo kein intaktes Material mehr zum Schneiden übrig ist.

Häufig gestellte Fragen

F1: Machen Schneidspitzen das Vorbohren wirklich überflüssig?

Bei den meisten Panel-Produkten ja. Für Span- und MDF-Platten mit normaler Dicke kann eine Spanplattenschraube mit Senkkopf direkt angetrieben werden, sofern der Schraubendurchmesser zur Platte passt und die Mitnehmerkupplung sinnvoll eingestellt ist. Halten Sie bei Hartholz, dichten Verbundwerkstoffen, dünnen Abschnitten und kantennahen Positionen ein kleines Führungsloch bereit.

F2: Sind Schneidspitzen dasselbe wie Rippen unter dem Kopf?

Sie sind eng miteinander verbunden und werden oft in einem Merkmal kombiniert. Eine Rippe kann rein verstärkend, rein schneidend oder beides sein. Eine Schneidspitze zeichnet sich dadurch aus, dass die erhabene Kante zuerst auf die Plattenoberfläche trifft und Material abschert, wenn sich der Kopf nach unten dreht.

F3: Kann ich Spanplattenschrauben mit Spitze in MDF verwenden?

Ja, und sie sind dort häufig. Kombinieren Sie einen gezahnten Kopf mit einem gefrästen Schwanz oder einer Spitze vom Typ 17, damit der vom dichten Kern erzeugte Staub einen Ausweg hat, und fahren Sie mit mäßiger Geschwindigkeit und einer Kupplungseinstellung, die die Schraube bündig stoppt.

F4: Reduzieren die Spitzen die Haltekraft?

Nein. Die Haltekraft entsteht durch den Gewindeeingriff in der Platte, nicht durch den Kopf. Wenn überhaupt, führt ein Kopf, der bündig sitzt statt hervorsteht, zu einer gleichmäßigeren Klemmkraft über die Verbindung und zu einer flacheren Oberfläche.

Spezifizierung von Spanplattenschrauben mit Spitze

Wenn Sie eine Spezifikation verfassen oder eine Bestellung aufgeben, beschreiben Sie den Kopf getrennt vom Gewinde. Geben Sie den Kopftyp an und ob die Unterseite Schneidspitzen oder ein Rippenmuster trägt, dann die Gewindeform und -steigung, den Spitzentyp, den Nenndurchmesser und die Länge, die Materialqualität, die Antriebsaussparung und die Oberflächenbeschaffenheit.

Diese Details entscheiden darüber, ob eine Schraube ohne Vorbohren in eine bestimmte Platte eingedreht werden kann. Zwei Schrauben gleicher Länge und gleichem Durchmesser können sich in derselben Spanplatte völlig unterschiedlich verhalten, wenn die eine eine glatte Auflagefläche und die andere unter dem Kopf Schneidkanten aufweist.

Sie können die vollständige Rezension lesen Spanplattenschrauben-Sortiment um Kopfstile, Rippenkonfigurationen und Spitzenoptionen an einem Ort zu vergleichen und eine Spezifikation dem Board zuzuordnen, das Sie tatsächlich verwenden. Wählen Sie den Kopf für die Oberfläche, das Gewinde für den Kern und die Spitze für den Staub, und die meisten geteilten Platten verschwinden, bevor das erste Pilotloch überhaupt gebohrt wird.
