Selbstschneidende Schrauben mit flachem oder scharfem Schwanz: Materialunterschiede bei der Gewindeformung

Zwei selbstschneidende Schrauben können in einem Behälter fast identisch aussehen und sich am Fließband dennoch völlig unterschiedlich verhalten. Der Unterschied beginnt normalerweise am Schwanz, dem Ende des Schafts gegenüber dem Kopf. Eine Schraube mit flachem Schwanz endet mit einer stumpfen, abgeschrägten Fläche, während eine Schraube mit scharfem Schwanz mit einer konischen Spitze endet. Diese einzige geometrische Wahl entscheidet darüber, ob eine Pilotbohrung erforderlich ist, wie schnell sich die Schraube eindreht und wie viel Antriebsdrehmoment die Verbindung aufnimmt, bevor etwas versagt.

Die Geometrie erzählt jedoch nur die halbe Wahrheit. Das Material hinter der Spitze entscheidet zusammen mit der darauf angewendeten Wärmebehandlung darüber, ob sich die Fäden sauber im Untergrund bilden oder diesen abstreifen.

Was der Schwanz einer selbstschneidenden Schraube tatsächlich bewirkt

In der Terminologie der Verbindungselemente ist das Schwanzende das Endende des Schafts und bestimmt, wie die Schraube in das Werkstück eindringt.

• Flacher Schwanz: Der Schaft endet in einer flachen oder leicht abgeschrägten Fläche. Da die Schraube keinen Einstichpunkt hat, soll sie in ein vorgebohrtes, gestanztes oder geformtes Loch eindringen und dann ihr passendes Gewinde in diesem Loch formen oder schneiden.
• Scharfer Schwanz: Der Schaft verjüngt sich zu einer konischen Spitze. Die Spitze fungiert als Starter und verdrängt oder schneidet Material, so dass die Führungsgewinde bei vielen Untergründen ohne einen separaten Bohrschritt in Eingriff kommen.

Da eine scharfe Schwanzspitze konisch ist, sind die ersten Gewindegänge unvollständig und vertiefen sich mit zunehmendem Vordringen der Schraube zunehmend. Eine Schraube mit flachem Schwanz hat näher am Ende des Schafts ein vollständigeres Gewinde, wodurch sich sowohl die Lastverteilung entlang der Eingriffslänge als auch die Form der Antriebsdrehmomentkurve ändert.

Materialauswahl und Wärmebehandlung: Der eigentliche entscheidende Faktor

Kohlenstoffstahlsorten wie C1022A sind normalerweise einsatzgehärtet: Die Oberfläche wird auf eine hohe Härte aufgekohlt, sodass sie ein Gewinde schneiden oder formen kann, während der Kern weicher und zäher bleibt, sodass die Schraube unter Drehmoment nicht reißt. Der Unterschied zwischen Oberflächenhärte und Kernhärte macht eine kleine Schraube sowohl aggressiv als auch langlebig.

Edelstahloptionen verhalten sich anders und werden häufig missverstanden:

• SUS410, ein martensitischer Edelstahl: Es kann gehärtet und angelassen werden und erreicht eine Härte, die der von einsatzgehärtetem Kohlenstoffstahl nahe kommt, und bietet gleichzeitig eine mäßige Korrosionsbeständigkeit.
• SUS304 und SUS316, austenitische Edelstähle: Sie können nicht durch Abschrecken und Anlassen verstärkt werden. Die Härte entsteht nur durch Kaltumformung, daher bleiben sie weicher und neigen eher zum Abrieb und zum Abreißen des Gewindes.

Bei einer scharfen Spitze ist die Unterscheidung am wichtigsten. Diese Spitze hat einen sehr kleinen Querschnitt, so dass eine zu stark gehärtete oder untertemperierte Spitze beim Fahren brechen kann, während eine zu wenig gehärtete Spitze einfach umknickt und den Start verweigert. Flachkopfschrauben verteilen die Antriebsbelastung über einen größeren Bereich, aber ihr langer Gewindeeingriff bedeutet, dass die Einsatztiefe über die gesamte Gewindelänge konstant bleiben muss.

Gewindebildendes Verhalten mit flachem Schwanzende

Eine Flachschwanzschraube ist ein Befestigungselement mit kontrolliertem Eingriff. Da das Werkstück nicht durchbohrt werden kann, bestimmen Lochdurchmesser und Lochqualität die Bedingungen für die Gewindeformung. In Blech wird das Loch normalerweise etwas unterhalb der Nenngewindegröße gestanzt oder gebohrt, und die Schraube rollt oder schneidet ihr eigenes Gewinde in die Wand dieses Lochs. Bei Kunststoffen und Druckgussteilen erzielt ein eingeformtes Kernloch das gleiche Ergebnis.

Die Folgen sind vorhersehbar: Das Anlaufdrehmoment ist höher, da das volle Gewindeprofil sofort einrastet, die Eingriffslänge lässt sich leicht kontrollieren und Verbindungen können mit weit weniger Schäden zerlegt und wieder zusammengebaut werden, als dies bei einer scharfen Spitze der Fall wäre. Flachschwanzschrauben sind auch die natürliche Wahl, wenn die Schraube durch eine erste Platte verläuft und ein Gewinde in einer Mutter, einem Vorsprung oder einer dickeren zweiten Schicht bilden muss.

Selbstschneidende Schrauben mit flachem Schwanz für Metall- und Sacklöcher Das stumpfe, flache Ende eignet sich für vorgebohrtes Metall, Sacklöcher und Bodenarbeiten, mit Flach- oder Flachköpfen und Optionen aus Kohlenstoff- oder Edelstahl. Produkt anzeigen →

Scharfes Schwanz-Gewindebildungsverhalten

Eine scharfe Heckschraube tauscht Kontrolle gegen Geschwindigkeit. Die Spitze positioniert sich selbst, schiebt das Material zur Seite und bringt die ersten Gewindegänge in Kontakt, sodass in Holz, Spanplatten, dünnen Blechen und vielen Kunststoffen kein separater Bohrvorgang erforderlich ist. Der Nachteil besteht darin, dass das Substrat das verdrängte Material aufnehmen muss. In dichtem Hartholz oder dickem Stahl hat die Spitze keine Möglichkeit, Material zu bewegen, und das Antriebsdrehmoment steigt stark an.

Konstruktionen mit scharfer Spitze konzentrieren auch die Spannung, da die konische Spitze weniger Material trägt und die gewindeformenden Kräfte auf ein kleines Volumen gehärteten Stahls konvergieren. An diesem Punkt wird die Kontrolle der Gehäusetiefe entscheidend: Bei einer zu flachen Hülse verformt sich die Spitze, bei einer zu spröden Hülse splittert die Spitze.

Selbstschneidende Linsenkopfschrauben mit scharfer Spitze Diese Kreuzschlitz-Flachkopfschrauben eignen sich ideal für vorgebohrte Metallbaugruppen. Sie schneiden Gewinde und verteilen die Klemmkraft auf Bau-, Möbel- und Gerätegehäuse. Produkt anzeigen →

Flache Schwanz- und scharfe Schwanzschrauben nebeneinander

Die folgende Tabelle fasst die Unterschiede zusammen, die bei der Spezifikationsarbeit am wichtigsten sind.

Wie eine Wärmebehandlung eine gleichmäßige Gewindeformung unterstützt

Die Gewindeformleistung ist ebenso ein Ergebnis der Wärmebehandlung wie ein Designergebnis. Durch Aufkohlen entsteht die harte Oberflächenschicht, durch Abschrecken wird die Umwandlung blockiert und durch Anlassen wird die Kernzähigkeit wiederhergestellt, die ausreichend ist, um das Montagedrehmoment zu überstehen. Härtetiefe, Oberflächenhärte und Kernhärte müssen alle innerhalb eines Fensters gehalten werden, und dieses Fenster lässt sich am einfachsten einhalten, wenn sich die Ofenatmosphäre und das Temperaturprofil von Charge zu Charge wiederholen.

Die Prozessausrüstung steht daher direkt hinter der Qualität der Verbindungselemente. Aufkohlungs- und Anlassöfen mit kontrollierter Atmosphäre aus einem genau spezifizierten Sortiment Wärmebehandlungsausrüstung Sorgen Sie dafür, dass die Härtetiefe im gesamten Produktionslos gleichmäßig bleibt und nicht nur in einer Probe. Härteuntersuchungen und Salzsprühtests bestätigen dann, dass sich die Oberflächenschicht im Betrieb wie vorgesehen verhält.

Passender Spitzentyp und Material zum Untergrund

Die Materialentscheidung sollte sich am Untergrund orientieren, nicht umgekehrt.

• Dünnes Stahlblech, ca. 0,5 bis 1,5 mm: Eine scharfe Schwanzschraube aus gehärtetem Kohlenstoffstahl ist am schnellsten; Eine Flachschwanzschraube eignet sich für Arbeiten, bei denen eine definierte Führungsbohrung und ein sauberer Gewindeeingriff wichtiger sind.
• Stahl über ca. 2 mm: Verwenden Sie eine Flachschwanzschraube in einem vorgebohrten Loch oder eine selbstbohrende Schraube. Eine selbstschneidende Schraube mit scharfem Schwanz wird Schwierigkeiten haben.
• Holz und Spanplatten: Scharfe Schwanzdesigns, idealerweise mit einer Schneidrippe oder einem Schwanz vom Typ 17, reduzieren das Aufspalten in der Nähe von Kanten und Enden.
• Kunststoffe und Druckgussteile: Eine flache Endschraube in einem geformten Kernloch begrenzt Bandspannung und Rissbildung.
• Korrosionsservice: SUS410, wo Härte erforderlich ist, SUS304 oder SUS316, wo Korrosionsbeständigkeit vorherrscht und die Fahrbedingungen sanft bleiben.

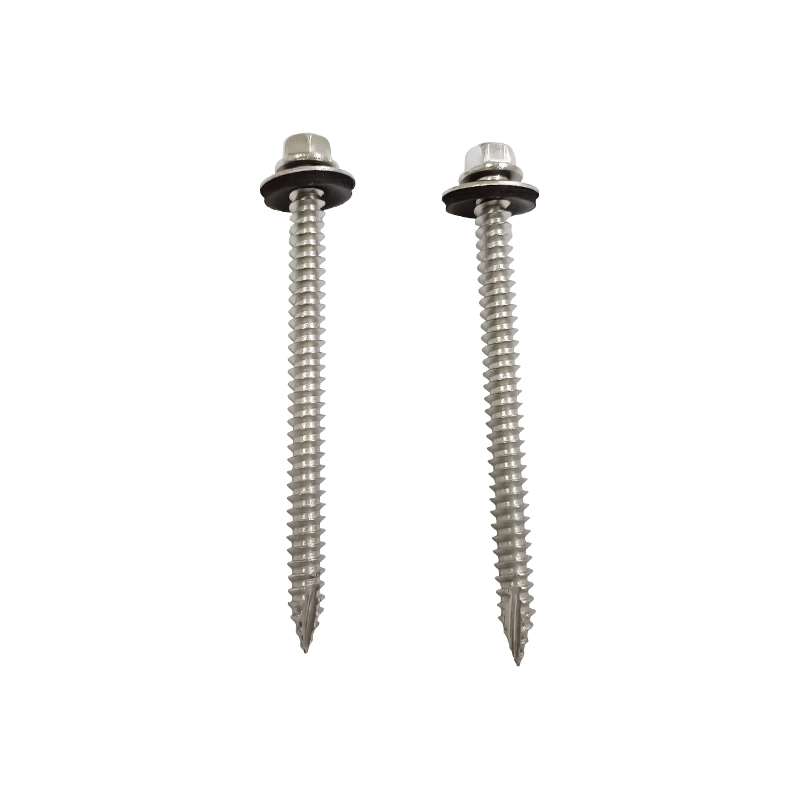

Selbstschneidende Schraube mit Sechskant-Scheibenkopf Typ 17 und EPDM-Unterlegscheibe Für Metalldächer und -verkleidungen im Außenbereich verwendet diese SUS410-Schraube ein Stützgewinde und eine Dichtungsscheibe, um den Halt zu verbessern und das Eindringen von Feuchtigkeit zu verhindern. Produkt anzeigen →

Häufige Fehlerarten und ihre wesentlichen Ursachen

FAQ

Die Wahl zwischen einer selbstschneidenden Schraube mit flachem Schwanz und einer selbstschneidenden Schraube mit scharfem Schwanz hängt davon ab, wie die Verbindung aussehen soll. Ein scharfes Ende optimiert die Installationsgeschwindigkeit und die Selbststartfähigkeit, vorausgesetzt, der Untergrund kann verdrängtes Material aufnehmen und die Spitze hat die richtige Einhärtungstiefe dahinter. Ein flaches Ende optimiert die Eingriffsqualität, die Vorhersagbarkeit des Drehmoments und die Wiederverwendbarkeit, sofern das Loch richtig vorbereitet wird. In beiden Fällen entscheiden die Qualität und die Wärmebehandlung hinter der Spitze darüber, ob die Konstruktionsabsicht die Produktion überdauert.

Um einen umfassenderen Überblick darüber zu erhalten, wie diese Verbindungselemente klassifiziert und angewendet werden, finden Sie diesen Überblick über selbstschneidende Schraubentypen und Auswahl ist eine nützliche Begleitlektüre.
